Pompe a doppio diaframma ad azionamento idraulico
Le pompe tradizionali sono progettate per lavorare in un’unica condizione ottimale. Nella realtà, però, i parametri di funzionamento cambiano continuamente: basta una valvola chiusa, un serbatoio che si svuota o una percentuale di solidi diversa dal previsto per trasformare una normale giornata di lavoro in un guasto grave.
Le pompe HODD nascono proprio per risolvere questo problema. Invece di ottimizzare la macchina per un unico e rigido scenario, la tecnologia di azionamento HODD è progettata per gestire in sicurezza le anomalie più comuni, come il funzionamento a secco, le linee di aspirazione ostruite o la variabilità della concentrazione di solidi nel fluido.
Il principio di funzionamento
HODD è l’acronimo di Hydraulic Operated Double Diaphragm (doppio diaframma ad azionamento idraulico).
In questa configurazione, la membrana separa il lato di azionamento, ovvero il cilindro della pompa, dal lato a contatto con il fluido, ovvero la testa della pompa.
La movimentazione non avviene per via meccanica o tramite aria compressa, bensì attraverso un fluido idraulico.
È proprio questo il fattore differenziante: la posizione della membrana è controllata idraulicamente in qualsiasi condizione di esercizio.
Di conseguenza, la membrana lavora quasi in assenza di sollecitazioni, limitandosi a separare le due camere anziché dover sostenere il differenziale di pressione.
Per questo motivo, la concentrazione di solidi e la pressione di mandata non influiscono direttamente sulla sua durata in servizio.
Il movimento della membrana genera la pressione all’interno della testa della pompa, dove le valvole di ritegno determinano la direzione del fluido.
Questo controllo costante della membrana permette di gestire in sicurezza condizioni operative critiche che potrebbero danneggiare gravemente altre tipologie di pompe: il funzionamento a secco con serbatoio vuoto, una linea di aspirazione bloccata o chiusa, l’autoadescamento e il funzionamento con bassa pressione in aspirazione.
Inoltre, il sistema consente di generare in modo efficiente portate ridotte ad alte pressioni, preservando la vita utile dei componenti.
Idraulico anziché pneumatico
Le pompe a doppia membrana sono tradizionalmente azionate ad aria compressa.
Sebbene si tratti di una tecnologia collaudata, presenta una bassa efficienza energetica: l’aria compressa è infatti una delle fonti di energia più costose all’interno di un impianto e una parte significativa dell’energia impiegata si disperde lungo il percorso dal compressore all’utilizzatore.
L’azionamento idraulico, invece, trasferisce l’energia direttamente alle membrane.
Questo sistema non solo riduce significativamente i consumi energetici, ma permette anche di controllare con precisione il movimento della membrana, che viene guidato attivamente anziché essere semplicemente spinto da un cuscino d’aria.
Il risultato è una maggiore stabilità del processo e una maggiore durata dei componenti.
Made in Germany
Lo sviluppo e la produzione sono interamente realizzati in Germania e diverse tecnologie chiave dell’azionamento sono oggetto di brevetti in corso di registrazione.
La gamma è volutamente essenziale e si articola in due sole serie basate sullo stesso principio costruttivo:

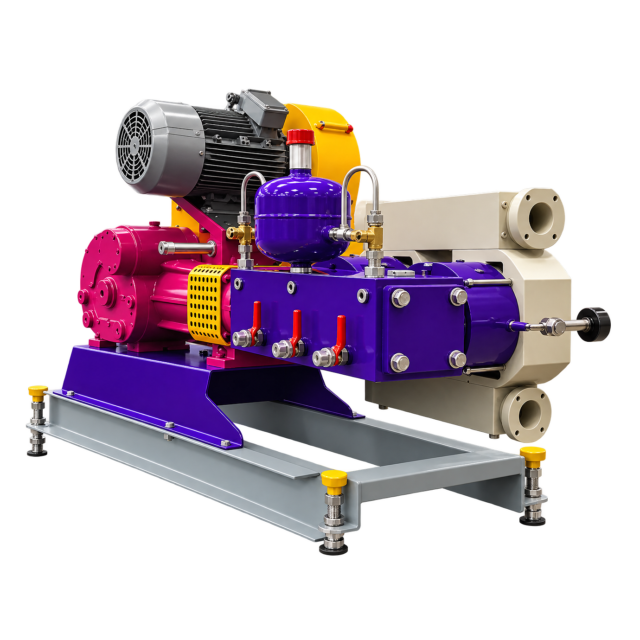

- Serie TP – Transfer Pump: ideale come pompa di trasferimento per fluidi difficili;

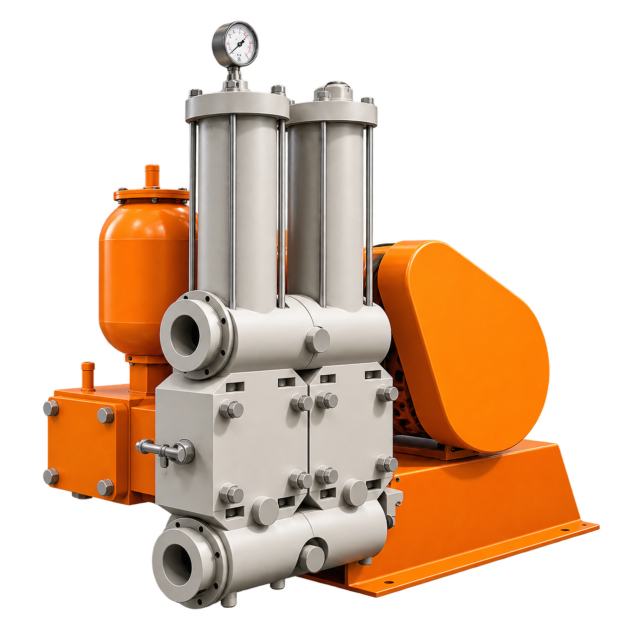

- Serie FP – Filter Press Pump: progettato specificamente per l’alimentazione delle filtropresse.
Per garantire la massima efficienza, il dimensionamento non avviene semplicemente sulla base di un catalogo, ma la pompa viene configurata in funzione delle specifiche esigenze dell’applicazione.
Flow Process è il partner di HODD per il mercato italiano.
