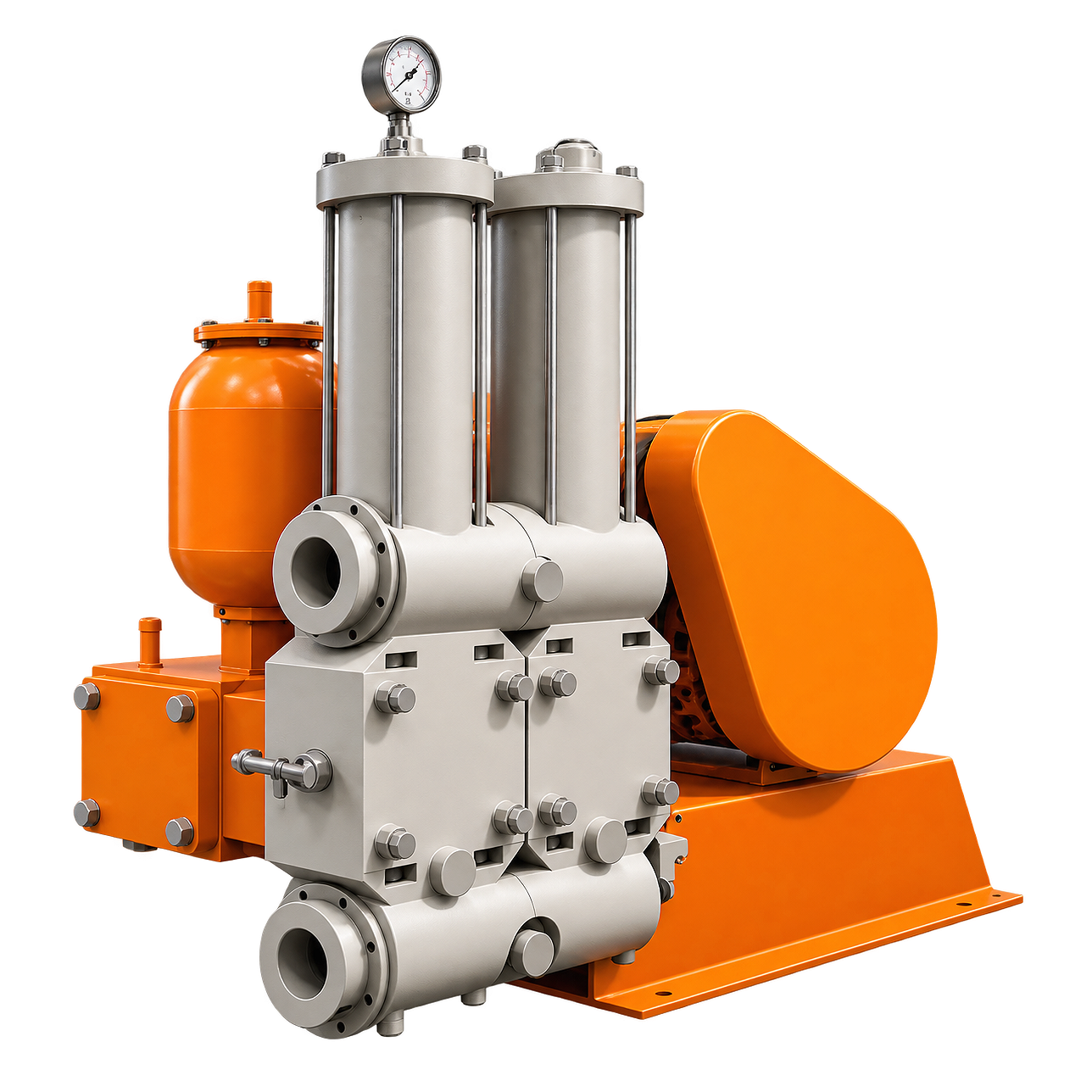

Pompa a doppio diaframma ad azionamento idraulico HODD – Serie FP

Descrizione prodotto

La soluzione per l’alimentazione delle filtropresse, ideale dove la stabilità di processo e la qualità del risultato sono fondamentali. Meno fermi macchina, massima prevedibilità.

• Riduzione dei tempi di ciclo
  Sviluppo costante e stabile della pressione lungo l’intero ciclo di filtrazione.
• Pannello più secco
  Disidratazione ottimale al termine del ciclo: drastica riduzione dell’umidità residua nel pannello di filtrazione.
• Riduzione dei consumi energetici
  Rendimenti idraulici elevati e dimensionamento ottimizzato del motore per il massimo risparmio economico.
• Massima affidabilità operativa
  Intrinsecamente sicura contro il funzionamento a secco e totalmente protetta anche in caso di chiusura accidentale delle linee di aspirazione o di mandata.
• Controllo elettronico e automazione semplificati
  La pompa è in grado di funzionare autonomamente senza la necessità di un PLC o di un inverter (convertitore di frequenza). Al contempo, l’integrazione in un sistema di controllo e supervisione di livello superiore rimane possibile in qualsiasi momento.
• Controllo idraulico intelligente
  La pompa adatta automaticamente la propria portata in base al livello di riempimento della filtropressa, seguendo una curva di regolazione completamente personalizzabile.

Una tecnologia specialistica, nata per vincere le sfide più complesse

Sul mercato esistono molte pompe utilizzate per l’alimentazione delle filtropresse, ma pochissime sono state realmente progettate per questo scopo. La maggior parte dei modelli concorrenti è di tipo generalista: si tratta di macchine concepite per i più svariati compiti di pompaggio che, in linea di principio, possono essere adattate anche alle filtropresse, ma spesso solo scendendo a gravi compromessi. I risultati tipici sono consumi energetici elevati, una forte usura dei componenti, sistemi di regolazione complessi, la necessità di sensoristica aggiuntiva e un’elevata vulnerabilità in caso di anomalie operative.

La Serie FP è invece una specialista pura. Questa pompa è stata sviluppata specificamente ed esclusivamente per soddisfare le severe esigenze di alimentazione delle filtropresse. Non si limita a movimentare il fluido, ma modella e ottimizza attivamente l’intero processo di filtrazione, fornendo alla pressa in ogni istante l’esatta portata e pressione di cui ha bisogno.

La portata ideale lungo l’intero ciclo di filtrazione

Nelle fasi iniziali di riempimento, la Serie FP eroga una portata ben definita: sufficientemente elevata per garantire cicli brevi ma, al tempo stesso, tale da evitare inutili sollecitazioni a tubazioni, valvole e teli filtranti.

Mentre la pressione all’interno della pressa aumenta progressivamente, la portata si mantiene costante. Solo quando il processo richiede una riduzione del flusso, il sistema idraulico interno la adatta in modo controllato. In questo modo, la pompa lavora costantemente al suo ottimo idraulico, senza la necessità di installare complessi sistemi di regolazione esterna o quadri di controllo articolati.

Anche nella fase finale del ciclo, la pompa esprime al massimo il suo potenziale: genera in modo affidabile pressioni finali elevate fino a 16 bar, assicurando un pannello di filtrazione uniformemente disidratato, con una minima umidità residua e risultati costantemente riproducibili.

Massima robustezza operativa, manutenzione semplificata

Un enorme vantaggio emerge nell’esercizio quotidiano dell’impianto: anomalie operative come il funzionamento a secco dovuto a serbatoi vuoti o a linee di aspirazione ostruite non provocano alcun danno immediato. La Serie FP è progettata specificamente per tollerare queste situazioni, mantenendo la massima affidabilità anche nelle condizioni più gravose.

Qualora si renda necessario un intervento, tutti i componenti soggetti a usura sono facilmente accessibili e sostituibili in tempi rapidi, senza l’uso di attrezzature speciali e, nella maggior parte dei casi, senza richiedere l’intervento di un tecnico specializzato della casa madre. Questo riduce drasticamente i fermi macchina e aumenta la disponibilità operativa dell’intero impianto.

Come la Serie FP ottimizza e gestisce il processo di filtrazione

Il cuore del sistema è la tecnologia di azionamento HODD, con brevetto in corso di registrazione: un pistone azionato da un riduttore che oscilla all’interno di un cilindro idraulico. Questo movimento mette alternativamente in pressione due camere riempite di fluido idraulico, ciascuna collegata alla testa della pompa tramite una membrana.

Quando il pistone sposta un determinato volume di olio idraulico, la membrana compie un movimento identico, trasferendo sul lato del prodotto l’esatta quantità di fluido da pompare. In questo modo, la portata è definita in modo diretto e volumetrico dalla corsa del pistone.

Nelle prime fasi, all’aumentare della pressione all’interno della pressa, la portata rimane invariata. Solo al raggiungimento di una soglia predefinita e regolabile entrano in funzione i regolatori di flusso idraulici: questi componenti agiscono come veri e propri accumulatori di energia, assorbendola per poi reimmetterla nel processo quando necessario.

La portata diminuisce così in modo continuo e controllato, senza alcuna variazione del numero di giri del motore, senza l’ausilio di inverter e senza la necessità di valvole di regolazione esterne.

CARATTERISTICHE

• Sospensioni solide fino al 50%;
• Dimensioni delle sospensioni solide fino al 30% del diametro della tubazione;
• Velocità media della valvola di 3-4 km/h: la bassa velocità consente di ridurre l’usura della sede e della guida della valvola;
• Pressioni di esercizio fino a 16 bar, senza riduzione della vita della membrana, grazie alla guida idraulica della membrana quasi priva di forza;
• Pulsazione residua inferiore al 10% con smorzatore di serie; quando sono richiesti valori inferiori, un’apposita progettazione dello smorzatore consente di raggiungere una pulsazione residua fino al 1%;
• Smorzatore di pulsazioni consigliato con pressioni di lavoro superiori a 6 bar; al di sotto di questo valore è possibile operare senza smorzatore;
• Efficienza complessiva superiore al 90% nel punto di massimo rendimento.

Questi dati si riferiscono alla taglia costruttiva maggiore, a pressioni elevate e con la pompa sfruttata a piena capacità. Il valore di efficienza è calcolato includendo tutte le perdite meccaniche complessive dell’unità e non limitandosi esclusivamente al rendimento interno della testa della pompa.
